Шкаф управления лифтом ШОК-5901
Лифтовое оборудование

УСТРОЙСТВО НИЗКОВОЛЬТНОЕ КОМПЛЕКТНОЕ
УПРАВЛЕНИЯ ПАССАЖИРСКИМИ ЛИФТАМИ

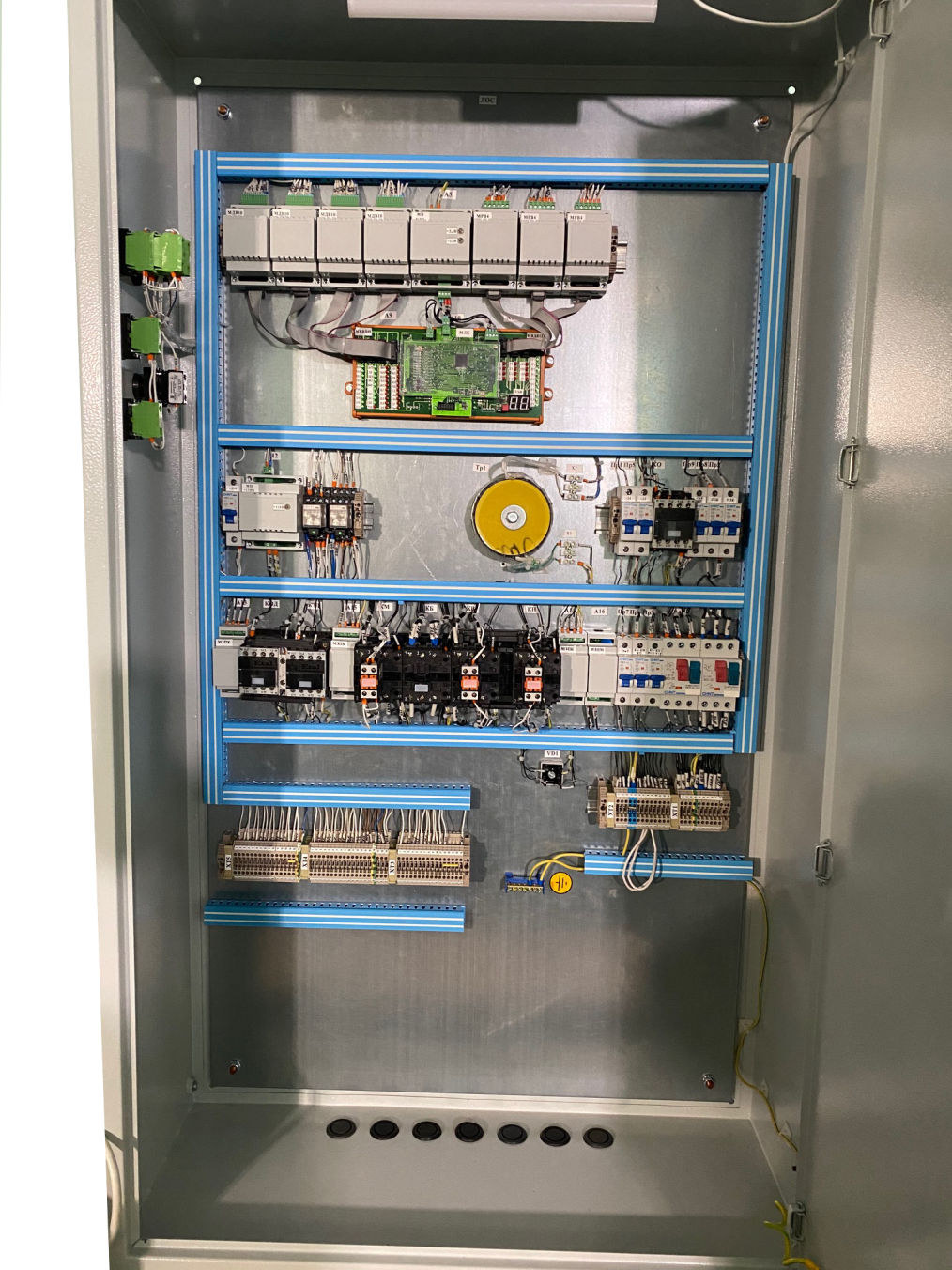

НКУ ШОК5901-3171КЕП УХЛ4

НКУ предназначено для управления пассажирскими лифтами:
с числом остановок (не более)           10
грузоподъёмностью (кг)                        320
скоростью движения кабины (м/с)   0,71
с редукторным двухскоростным приводом лебедки
с автоматическим приводом дверей кабины.

Область применения НКУ - лифтовые установки в жилых зданиях с датчиками замедления – этажными переключателями или герконовыми выключателями.
НКУ может использоваться для восстановления работоспособности или модернизации лифтов, работающих c релейными станциями управления типа ШОК5901 по схеме 007.10.4.12.00 Э3 и ее модификациях.

Алгоритм функционирования НКУ в целом соответствует работе типовой релейной станции ШОК5901, в которой произведена модернизация, предоставляющая ряд существенных преимуществ:
- схема селектора на датчиках замедления адаптирована под возможность работы как с этажными переключателями, так и с герконовыми выключателями, в случае замены на последние;
- изменена схема управления силовыми коммутирующими элементами (контакторами) с напряжения 110В постоянного тока на напряжение220В переменного тока;
- добавлены устройства индикации состояния датчиков и пультов, состояния сигналов управления электрооборудованием лифта;
- схема управления выполнена на надежных электронных модулях, вместо электромеханических реле;
- электрическая схема выполнения алгоритма работы лифта реализована на логических элементах микросхемы программируемой логики;
- применены электромагнитные контакторы специального исполнения для лифтовых станций, выдерживающие до 3 миллионов коммутаций.

НКУ изготавливаются по ТУ У 27.1-30384860-001:2019 и соответствуют «Технічному регламенту з електромагнітної сумісності обладнання». НКУ  имеют положительный протокол испытаний на электромагнитную совместимость, проведенных с целью проверки соответствия требованиям ДСТУ EN 12016:2017 «Електромагнітна сумісність. Ліфти, ескалатори та пасажирські конвеєри. Несприйнятливість» и ДСТУ EN 12015:2016 «Електромагнітна сумісність. Ліфти, ескалатори та пасажирські конвеєри. Емісія завад».

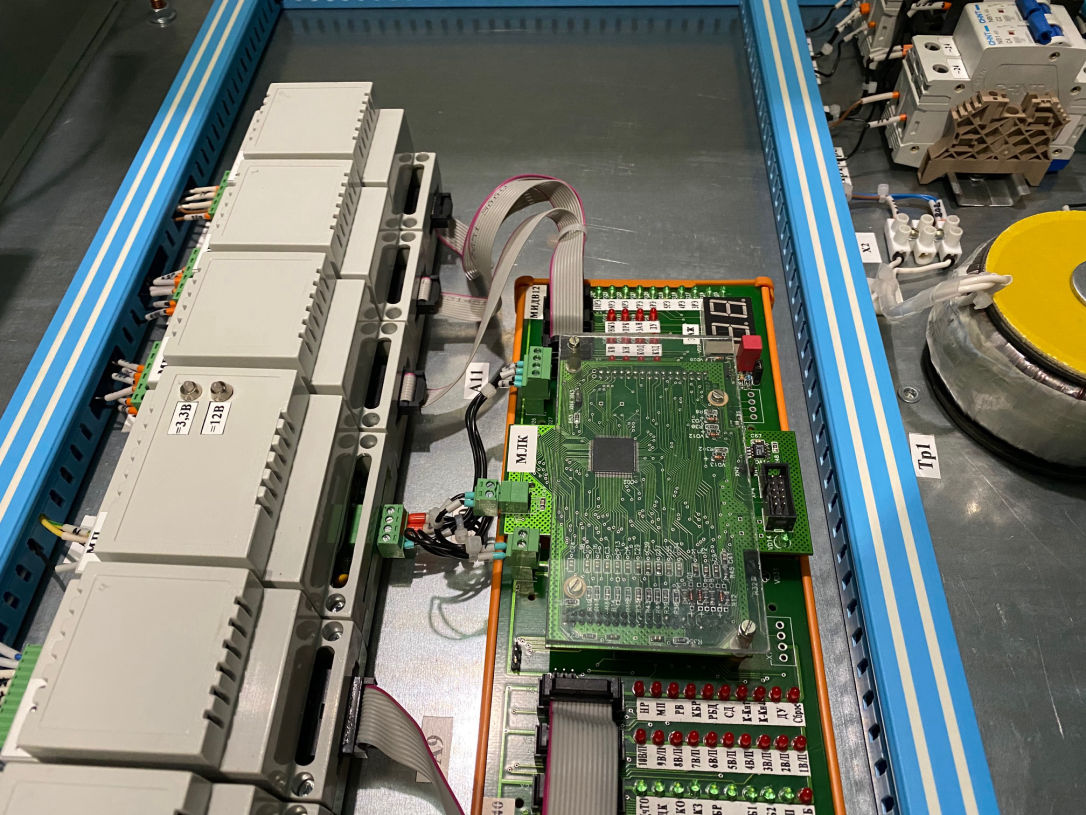

Модульное построение НКУ позволяет получить диагностируемое ремонтопригодное устройство с возможностью проведения его обслуживания без предъявления повышенных требований к уровню квалификации персонала (НКУ может обслуживать электромеханик, знающий работу релейной станции). Схемотехника модулей построена с использованием типовых решений, имеет доступную комплектацию, модульный принцип построения позволяет быстро определить неисправность и провести восстановление работоспособности методом замены или ремонта модулей (* кроме модуля логического контроллера МЛК. Восстановление работоспособности модулей МЛК производится на предприятии-изготовителе).

Основные технические данные:
Номинальное линейное напряжение питающей сети, В          380
Номинальная частота питающей сети, Гц                                      50
Номинальный фазный ток силовой цепи, не более, А               12,5
Номинальное напряжение питание цепей управления и сигнализации:
-постоянного тока, В                                                                            3,3; 12;110
-переменного тока, В                                                                           24, 220
Номинальное линейное напряжение питания силовых
цепей электропривода дверей кабины лифта, В                        380


НКУ обеспечивает действие защит при нарушении режимов работы лифтовой установки (токовая перегрузка и к.з. в цепях питания электродвигателей; пропадание одной или более фаз питающего напряжения, токовая перегрузка и к.з. в цепях управления).

Вид конструктивного исполнения НКУ – напольное.
Габаритные размеры НКУ – не более 1320 х 750 х 300 мм.
Масса НКУ – не более 70 кг.
Рабочее положение НКУ – вертикальное.

Номинальное значение климатических факторов по ГОСТ 15150-69 и
ГОСТ 22789-94, при этом:
– диапазон температур +1°С + 40°С;
– относительная влажность 80% при температуре 25°С;
– высота над уровнем моря – до 2000 м.

Окружающая среда невзрывоопасная, не содержащая токопроводящей
пыли, агрессивных газов и паров, разрушающих металл и изоляцию.
Номинальные рабочие значения механических внешних воздействующих факторов по ГОСТ 17516.1-90 для группы механического исполнения М1 при вибрации в диапазоне частот 0,5-35 Гц с максимальным ускорением 0,5 g.
НКУ сохраняют работоспособность при изменении напряжения питающей сети в пределах от плюс 10 до минус 15% от номинального значения и частоты питающей сети ± 2% от номинального значения.



НВП ВЕБЕР
НВП ВЕБЕР

ВВОДНОЕ УСТРОЙСТВО ВУ-1-У3

Вводное устройство ВУ-1-УЗ для лифтов, предназначено для осуществления ввода электрической сети в машинное отделение лифтовых установок, снижения уровня индустриальных радиопомех питающей сети, создаваемых при работе электрооборудования этих установок.
Состоит из рубильника с выведенной на боковину ручкой и фильтрующих конденсаторов, установленных в металлическом ящике. Ящик дополнительно содержит запирающее устройство для защиты от несанкционированного переключения.

Основные технические данные:
Номинальное линейное напряжение питающей сети, В                                       380
Номинальная частота питающей сети, Гц                                                                   50
Номинальный фазный ток силовой цепи, не более, А                                             70
Подавление радиопомех по уровню напряжения на зажимах дБ (не менее) 30
Сечение присоединяемых проводов, мм2                                                                   4-35


Вид конструктивного исполнения – навесное.
Габаритные размеры – не более 500 х 300 х 250 мм.
Масса – не более 10 кг.
